一、概述     XGN□-12箱型固定式交流金屬封閉式開關設備（帶VS1），是我公司設計開發的新一代產品，具有高檔次、小型化、參數全、價位低、少維護等優點。適用3.6-12KV三相交流50HZ單母線、單母線分段系統中作為接受和分配電能，具有結構合理、安全可靠、運行操作簡便及“五防”功能，因此可廣泛應用于電力、冶金、石化和城建等行業中。

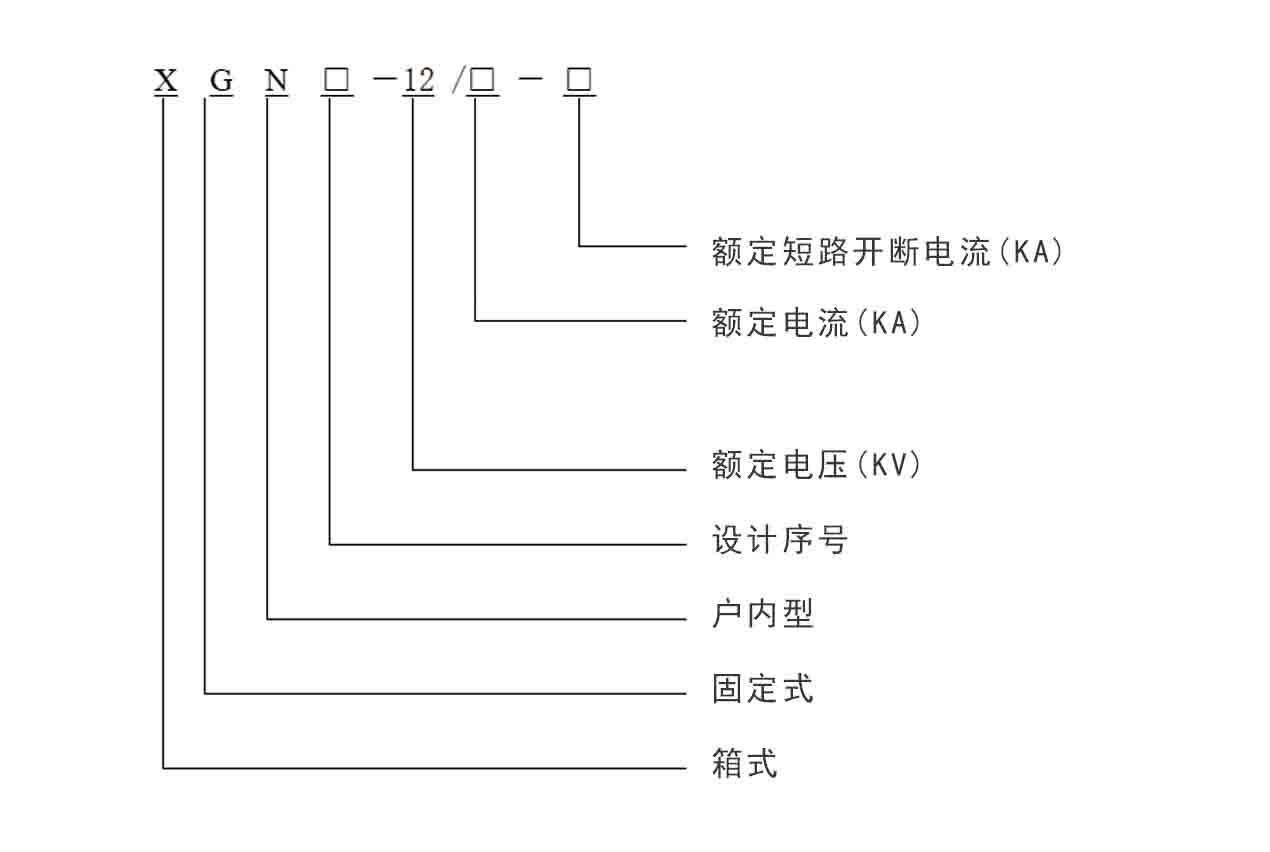

二、型號及含義


三、正常使用環境條件 1、海撥高度不超過1000m 2、環境溫度最高氣溫+45℃;最高月平均氣溫+35℃；最高年平均氣溫+25℃；最低氣溫-10℃（戶外）、-5℃（戶內）；最大日溫差25K 3、覆冰厚度：10mm 4、月平均最高相對濕度（25℃）：90%；月平均水蒸汽壓力值不超過1.8kpa;日平均水蒸汽壓力值不超過2.2kpa;月平均相對濕度不大于90%;日平均相對濕度不大于95% 5、最大風速：35m/s 6、污穢等級：Ⅲ級 7、地震烈度：8度；地面水平加速度低于3.0m/s2;地面垂直加速度低于1.5m/S2;安全系數：1.67 8、安裝地點：戶內/戶外   四、結構特點 1.柜體結構 環網柜柜體采用2mm厚敷鋁鋅板鉚接成型,柜后板有二處壓力釋放孔,其一是針對電纜室,另外一個則針對負荷開關/母線室。此結構能夠最大限度地保障人身安全和運行設備的可靠。 2.各間隔小室  ①母線室位于柜的頂部并連接相鄰開關柜 ②負荷開關是獨立單元,內部充以SF6氣體 ③電纜室大約75%空間是用于電纜連接、熔斷器、接地開關、PT和CT安裝 ④機構小室與聯鎖小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖 ⑤低壓箱在柜的頂部,是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元  ⑥斷路器室一個斷路器(SF6或真空)能置于負荷開關之下方 3.壓力釋放  ①上面的壓力釋放是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力  ②下面的壓力釋放是用于釋放電纜小室內部電弧事故時產生的氣體壓力   五、用途     XGN15-12型單元式交流封閉金屬環開關設備，適用于交流50HZ、12KV的電力網絡中，作為電能的接受和分配之用，特別是在保護配電變壓器（2000KVA以下）方面，比斷路器柜更具優越性，被廣泛用于住宅區、商業區、工業區和箱式變電站等領域。       六、系統運行條件 1、系統額定電壓：12KV 2、系統額定頻率：50HZ 3、系統中性點接地方式：不接地、消弧線圈接地和小電阻接地 4、設備運行方式：連續
